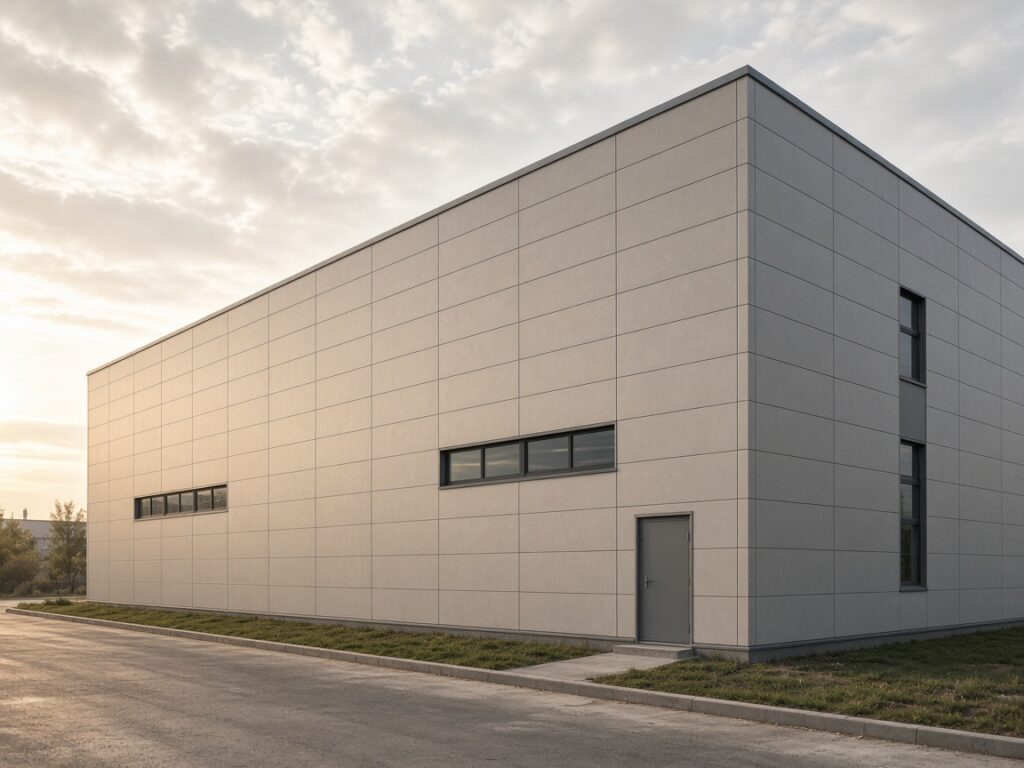

Вентилируемые фасады: особенности устройства, достоинства и правила монтажа
Инвестиции в оболочку здания — это стратегический шаг, напрямую влияющий на капитализацию объекта, снижение эксплуатационных расходов и соответствие ужесточающимся нормативам энергоэффективности. Вентилируемые фасады в Перми перестали быть просто данью архитектурной моде, став инженерно обоснованной необходимостью для девелоперов и проектным вызовом для архитекторов. В отличие от систем штукатурного типа, конструкция навесного фасада с воздушным зазором представляет собой сложную многокомпонентную систему, чья надежность определяется не столько облицовкой, сколько качеством скрытой подконструкции и точностью статических расчетов. Разберем ключевые аспекты, позволяющие использовать этот инструмент максимально эффективно и избежать критических ошибок на этапах реализации проектов в регионе.
Принципиальная схема: физика процессов в основе конструкции
Чтобы управлять микроклиматом здания, необходимо понимать базовую термодинамику. Фасадная система с воздушным зазором работает по принципу вытеснения точки росы из несущей стены во внешний слой утеплителя. Благодаря разнице парциальных давлений внутри помещения и снаружи, водяной пар мигрирует через стену. В пространстве между теплоизоляцией и облицовочным экраном формируется конвективный поток: воздух забирает излишнюю влагу и выводит её через продухи вверх.
Эффективность процесса регулируется СП 50.13330.2016 «Тепловая защита зданий». Разница температур между поверхностью утеплителя и воздухом в прослойке должна обеспечивать гарантированное осушение массива. Именно поэтому в климатических условиях Перми, согласно проектированию фасада для конкретного района застройки (СП 131.13330.2020 «Строительная климатология»), критичен расчет толщины зазора. Нормой считается диапазон от 40 до 100 мм, но его заужение или неправильная организация входных отверстий сводят на нет весь осушающий эффект.
Узловой анализ подконструкции: нормативная база и металлоемкость
Скелет навесной фасадной системы — это сочетание кронштейнов, направляющих профилей и крепежа. ГОСТ 58154-2018 регламентирует общие требования к материалам, но ключевым документом для инженера-конструктора является СП 20.13330.2016 «Нагрузки и воздействия» в связке с СП 16.13330.2017 «Стальные конструкции». Пренебрежение ветровыми нагрузками — самая распространенная причина проблем. Для высотных зданий в Перми расчет ведется с учетом пульсационной составляющей ветра, которая создает знакопеременные усилия, расшатывающие узлы.
Производители, обладающие техническими свидетельствами (ТС Минстроя), проводят комплекс испытаний. Например, кронштейны проверяются на вырыв из основания, а профили — на остаточную деформацию. Использование тонкого металла с пределом текучести ниже 220 МПа без статического обоснования недопустимо. Профиль должен выдерживать нагрузки, передаваемые от облицовки, будь то тяжелый керамогранит или легкие кассеты. Для сложных узлов примыкания к витражам используются усиленные элементы каркаса, исключающие передачу деформаций от несущего остова на светопрозрачные конструкции.
Материалы облицовки: ресурс и деформационные швы
Выбор финишного слоя диктуется архитектурной пластикой, но подчиняется физике материалов. Рассмотрим популярные решения с точки зрения долговечности:
- Керамогранит. Прочный, но требующий проверки на морозостойкость (не ниже F100) и водопоглощение (менее 0,5% по массе). При скрытом способе крепления обязателен расчет на срез полок в пазах, особенно при большой площади плит, иначе энергия деформации приведет к расколу. Жесткое крепление без учета температурного расширения чревато сколами, так как коэффициент линейного расширения керамики отличается от металла подсистемы.
- Алюминиевые композитные панели. Требуют оценки группы горючести (Г1 по ГОСТ 30244-94). Наполнитель с антипиренами обязателен для зданий выше 28 м (СП 2.13130.2020). При раскрое необходимо учитывать «память» листа на изгиб, компенсируя внутренние напряжения правильной геометрией кассет с завальцовкой кромок.
- Натуральный камень (гранит, травертин). Минералогический анализ обязателен. Наличие включений сульфидов при доступе влаги вызовет коррозию на лицевой поверхности. Крепление гранитных слэбов — исключительно на элементы фасадной системы из коррозионностойкой стали AISI 304 или 316, применение оцинковки ведет к электрохимической коррозии в месте контакта.
- Фиброцемент и HPL-панели. Гигроскопичные материалы, требующие нормирования влажности на момент монтажа. Разбухание плиты без зазора в горизонтальных швах приводит к вспучиванию плоскости.
Геопривязка: адаптация к условиям Перми
Климатический режим Перми характеризуется высокой влажностью и частыми переходами через нулевую отметку. Это требует особого подхода к подбору крепежных элементов для производства фасадной системы. Так, в условиях класса коррзионной агрессивности С3-С4 согласно СП 28.13330.2017 оправдано применение кронштейнов и салазок из нержавеющей стали. Оцинкованный крепеж в контакте с некоторыми видами утеплителей и в кислой среде города теряет защитный слой ускоренно. На объектах вроде Аэропорта Большое Савино выбор материала продиктован не только эстетикой, но и расчетным сроком службы без потери прочности в агрессивной атмосфере города.
Типичные ошибки монтажа и проектного аудита
Практика входного контроля объектов выявляет систематические сбои:
| Ошибка | Последствия | Метод предотвращения |
|---|---|---|
| Сверление отверстий в кронштейнах на площадке («колхозинг») | Снижение несущей способности на 30–40%, развитие усталостных трещин | Заводское исполнение овальных отверстий; использование сертифицированного производителя с протоколами испытаний |
| Замена паронитовой прокладки на резиновую | Потеря упругости через 3–4 сезона, образование мостика холода и электрохимический контакт | Применение термоизолирующих прокладок из ПА-6 (полиамида) согласно альбому технических решений |
| Отказ от выноса плит с фасадными корзинами для кондиционеров | Закупорка вентзазора, локальный перегрев стены зимой и образование наледи | Проектирование архитектурного «кармана» с отдельным каркасом, не блокирующим вертикальную циркуляцию |
Применение лазерного геодезического сопровождения и исполнительной съемки каждого яруса помогает компенсировать отклонения монолитного каркаса и сохранить идеальную плоскость финишного слоя.
Часто задаваемые вопросы (FAQ)
Насколько обязательно наличие Технического Свидетельства (ТС) у изготовителя?
Для объектов площадью свыше 1500 м², строящихся с привлечением госсредств, наличие ТС Минстроя России — юридически обязательное условие приемки работ. Для коммерческих проектов это страховка от проблем с экспертизой. В ТС зафиксированы допустимые области применения, шаг крепления и предельные высоты, рассчитанные заводом-изготовителем. Требование справедливо и для вентилируемых фасадов из керамогранита, и для любых других навесных фасадных систем.
Как проверить совместимость керамогранита со скрытым способом крепления?
Необходимо запросить протокол испытаний на растяжение зоны пропила. Минимальная несущая способность захвата полки не должна быть ниже 1,5 кН. Также следует контролировать толщину плиты: для скрытого механического крепления она не должна быть менее 10 мм из-за риска скола при деформациях алюминиевого каркаса.
Какие ветровые нагрузки закладывать в расчет для Перми?
Город относится к I ветровому району, но внутри застройки возникают локальные зоны разрежения (у углов и парапетов). Согласно СП 20.13330, пиковое отрицательное значение ветрового давления на угловые кассеты может превышать фоновое в 2,5 раза. Это требует обязательного зонирования фасада на рядовую и парапетную/угловую зоны с учащенным шагом кляммеров.
Заключение
Таким образом, долговечность современного здания сводится к двум факторам: качественное заводское изготовление и безупречный конструкторский расчет. Мы в компании «СОЮЗ» сознательно отказались от продажи «коробочного продукта». Любой, даже типовой проект, независимо от того, применяется ли в нем стеклофибробетон (СФБ) или стальные композитные панели, сопровождается пакетом КМД-документации с картами раскроя и нагрузочными схемами. Мы берем на себя ответственность за геометрию подсистемы, изготавливая профили методом высокоточного пултрузионного формообразования, а не кустарным гибом. Если перед вами стоит задача создать фасад без рисков коррозии и деформаций в ближайшие 50 лет, предлагаю перейти от теории к цифрам.
Воспользуйтесь нашим калькулятором фасадной системы онлайн, чтобы получить прецизионный сметный расчет для вашего объекта в Перми в течение 15 минут. Или закажите выезд технического специалиста на площадку для аудита основания и составления дорожной карты проекта. Свяжитесь с нами через форму на сайте или по телефону — обсудим детали вашего проекта и подберем оптимальное решение, гарантирующее соответствие самым строгим нормативам и архитектурному замыслу.
